Eine unterbrechungsfreie unterirdische Belüftung ist für die Betriebssicherheit und die kontinuierliche Leistung in Kohlebergwerken und im unterirdischen Metallbergbau von entscheidender Bedeutung. Das Richtige wählenHauptventilator (MVF)Das System ermittelt nicht nur die strikte Einhaltung der Arbeitsschutzvorschriften, sondern auch Ihre langfristigen Energie- und Betriebsausgaben (OpEx).
EinkaufHauptlüftungsventilatoren der FBCDZ-Serie direkt vom OEM-HerstellerEliminiert Händleraufschläge, gewährleistet direkten technischen Support und ermöglicht die Anpassung der aerodynamischen Leistung an den spezifischen Luftströmungswiderstand Ihres Standorts.
Designmerkmale: Warum FBCDZ der Standard der Bergbauindustrie ist

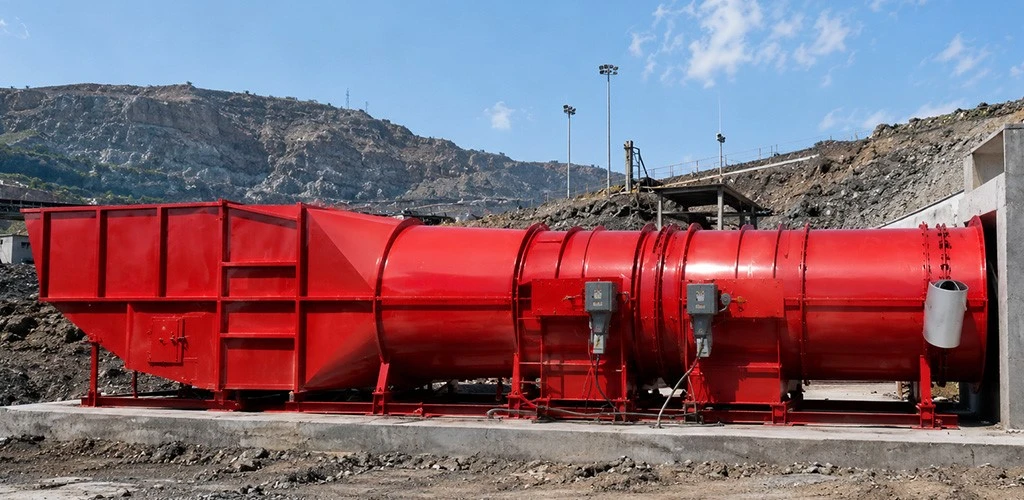

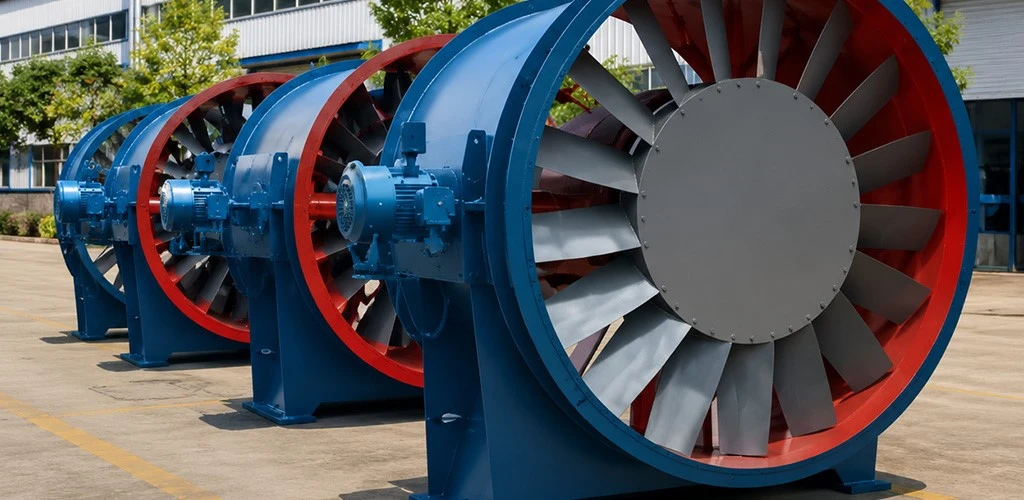

DerFBCDZ-Seriebesteht aus zwei -stufigen, gegenläufigen-explosionsgeschützten-Axialventilatoren (Zähler-Rotierendes System) für Hauptoberflächenlüftungsinstallationen konzipiert.
[Mine Airflow] ──► [1. Stufe Impeller] ──► [2. Stufe Impeller] ──► [Diffusor] ──► [Auspuff]
Hohe aerodynamische Effizienz (bis zu 85 %):Durch die Verwendung zweier gegenläufig rotierender Laufräder ohne dazwischenliegende Leitschaufeln wird der rotierende Luftwirbel direkt in statischen Druck umgewandelt, wodurch eine statische Energieeffizienz von bis zu 85 % erreicht wird.
Explosionssichere-Sicherheitszertifizierung (ExdI Mb / Ex d IIB T4):Elektromotoren sind in versiegelten, isolierten Kammern untergebracht, die mit frischer Umgebungsluft gespült werden, wodurch jegliche Entzündungsgefahr in mit Methan- oder Kohle-Staub-beladenen Umgebungen ausgeschlossen ist.
Einstellbarer Blattabstand:Aerodynamisch optimierte Rotorblätter aus hochfesten Legierungen ermöglichen eine mechanische Neigungsverstellung während des Stillstands und ermöglichen so eine präzise Abstimmung des Luftstromvolumens (Q) und des Drucks (P), wenn der Bergbaubetrieb expandiert.
Schnelle Luftstromumkehr (unter 10 Minuten):Der umgekehrte Luftstrombetrieb wird einfach durch die Umkehrung der Motordrehung erreicht, wodurch über 60 % der Nennleistung ohne komplexe, platzraubende Bypass-Leitungen aufrechterhalten werden.
Spezifikationen für Modellpalette und aerodynamische Leistung
Die FBCDZ-Modellnummern geben den Laufraddurchmesser in Dezimetern an (z. B. Nr. . 12=1200 mm):
| Modell (Größe Nr.) | Laufraddurchmesser (mm) | Luftvolumenstrom Q (m³/s) | Gesamtdruck Pt (Pa) | Motorleistung (kW) |
| FBCDZ Nein. 12 – Nein. 15 | 1200 - 1500 | 15 - 75 | 500 - 2800 | 2 x 18 - 2 x 90 |
| FBCDZ Nein. 16 – Nein. 20 | 1600 - 2000 | 45 - 160 | 800 - 4200 | 2 x 75 - 2 x 280 |
| FBCDZ Nein. 22 – Nein. 28 | 2200 - 2800 | 100 - 320 | 1200 - 5500 | 2 x 200 - 2 x 630 |
| FBCDZ Nein. 30 – Nein. 36 | 3000 - 3600 | 220 - 550 | 1500 - 7000 |
2 x 500 - 2 x 1000 |
Schlüsselfaktoren, die die FBCDZ-Fanpreise beeinflussen
Die werkseitigen-Direktpreise für komplette Hauptbelüftungssysteme des Bergwerks werden auf der Grundlage Ihrer technischen Anforderungen individuell angepasst:
Spezifikation des Motorantriebs:Nennspannungen (380 V, 660 V, 6 kV oder 10 kV) und explosionssichere Motorkennzeichnung.
Steuerungssysteme und Automatisierung:Einbindung von Softstartern, Frequenzumrichtern (VFDs) und SPS-Steuerschränken mit Online-Vibrations-, Temperatur- und Drucksensoren.
Zusatzausrüstung:Zuflussübergangskanäle, Schalldämpfer, automatische Umkehrklappen (Windtüren) und Expansionsdiffusoren.
Materialauswahl:Robuster-Kohlenstoffstahl, spritzlackierter-verzinkter Stahl oder kältebeständige-Legierungskonstruktion für extreme Klimabedingungen.
Fabrik-Direkter schlüsselfertiger Lieferprozess
Wenn Sie FBCDZ-Ventilatoren direkt aus unserem Werk beziehen, erhalten Sie umfassende technische und fertigungstechnische Unterstützung:
Aero-Berechnung und Modellauswahl:Unser Ingenieurteam berechnet genaue Betriebspunkte basierend auf den Widerstandskurven Ihres Minensystems (Q-H).
Herstellung und Qualitätskontrolle:Die Produktion umfasst Ultraschallprüfungen (UT) kritischer struktureller Schweißnähte und das dynamische Auswuchten aller Rotorbaugruppen gemäß ISO G2.5-Standards.
Lieferung und-Inbetriebnahme vor Ort:Komplette Lieferung von Primär- und Standby-Lüftereinheiten, automatischen Klappen, Inbetriebnahmeunterstützung und technischer Dokumentation.
✉️ Fordern Sie direkt ab Werk ein Preis- und Konstruktionsangebot an
Reichen Sie noch heute Ihre Grubenbelüftungsparameter oder Ihr technisches Datenblatt ein, um ein individuelles technisches Angebot zu erhalten:
