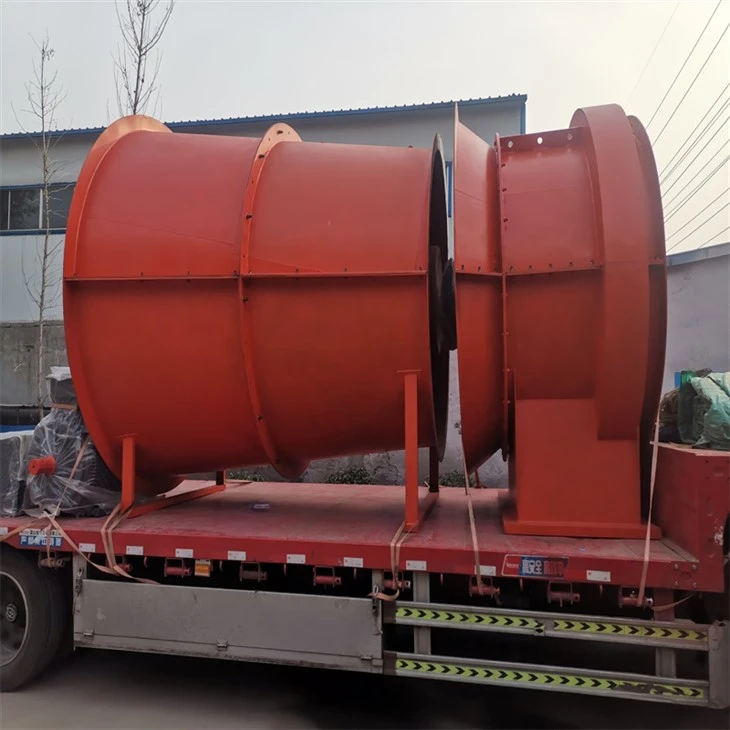

Unterirdische Fans DK45-8 und 2*37 kW Tunnelventilaiton Mine Fan

Produktbeschreibung

DK-Serie mit gegenläufiger Drehung des Hauptventilators

Der gegenläufige Hauptventilator der DK-Serie wurde speziell für die Anforderungen verschiedener Belüftungsanlagen außerhalb von Kohlebergwerken entwickelt, z. B. für die Metallurgie, Nichteisenmetalle, Gold, Chemie, Baustoffe und Nuklearindustrie usw., die als Hauptventilator verwendet werden können Lüfter und Zusatzlüfter. Es kann an der Oberfläche oder unter der Erde installiert werden und eignet sich für den kombinierten Betrieb mehrerer Ventilatoren. Es ist ein idealer Maschinenstationsventilator für verschiedene Maschinenstationen im Lüftungssystem der mehrstufigen Maschinenstation der Multi-Fan-Serie. Es eignet sich auch zur Belüftung in großen Werkstätten, Tunneln, zivilen Luftverteidigungsprojekten usw.

Die Merkmale der DK-Serie sind die gegenläufige Drehung des Hauptventilators

(1) Die aerodynamische Effizienz ist hoch und der Energiespareffekt ist durch die Verwendung der verdrehten Tragflächenblätter äußerst signifikant.

(2) Mit vielfältigen Leistungen und vollständigen Spezifikationen kann es gut an verschiedene Lüftungsnetze mit unterschiedlichem Luftwiderstand und Luftvolumentyp angepasst werden, um einen langfristigen und effizienten Betrieb aufrechtzuerhalten.
(3) Es ist mit einer Ringvorrichtung für stetige Strömung ausgestattet und die Kennlinie weist keinen Buckel auf. Da keine Überspannungsgefahr besteht, kann er unter jedem Widerstandszustand sicher und stabil betrieben werden und ist für den kombinierten Betrieb mehrerer Lüfter geeignet.
(4) Es verfügt über die Struktur einer direkten Verbindung zwischen Motor und Laufrad, sodass es eine gute Gesamtstabilität aufweist und bequem installiert und einfach mit geringem Gerätewiderstand gewartet werden kann. Seine Übertragungseffizienz ist höher als die des Riemens und der langen Welle, ohne dass die Gefahr eines Getriebeausfalls oder eines Wellenbruchs besteht. Das leichte Absinken und Verrutschen des Fundaments beeinträchtigt den normalen Betrieb nicht.
(5) Es hat eine kompakte Struktur und eine gute Feuchtigkeitsbeständigkeit. Der Hauptkörper des Ventilators besteht aus einer Schweißstruktur aus Stahlblech und Profilstahlblöcken. Die Klinge besteht aus Stahlplattenmaterial, das hohl ist. Die Klinge und die Gesamtfestigkeit sind hoch und die Fähigkeit, Bohrloch-Sprengwellen zu widerstehen, ist stark. Es kann an der Oberfläche oder unter der Erde installiert werden und eignet sich besonders als Maschinenstationsentlüfter für das mehrstufige Stationslüftungssystem.
(6) Es kann den Gegenwind umkehren und die Windumkehrrate beträgt mehr als 60 Prozent. Der Bau eines Gegenwindkanals ist nicht erforderlich.
(7) Der Rotorblatt-Einbauwinkel kann eingestellt werden und der Betriebszustand des Ventilators kann jederzeit an die Veränderungen in der Mine angepasst werden.
(8) Der Umfang der Bauarbeiten ist gering, sodass viele Investitionen eingespart werden können.
(9) Der Lärm ist gering.

Beim Einsatz als Hauptventilator und Stationsventilator sollte der gegenläufige Hauptventilator der DK-Serie mit einem speziellen Diffusor ausgestattet sein. Der Hauptventilator an der Oberfläche muss mit einem Diffusor ausgestattet sein, um einen Teil des dynamischen Drucks in statischen Druck umzuwandeln und den dynamischen Druck und den Verlust des Auslasses zu reduzieren, um den Zweck der Energieeinsparung zu erreichen. Der im Brunnen installierte Ventilator muss mit einem Diffusor ausgestattet sein, der nicht nur den lokalen Widerstandskoeffizienten, sondern auch den dynamischen Druckwert des Diffusorauslasses verringern kann, wodurch der lokale Widerstand des Ventilators erheblich verringert und die Lüftungsleistung gespart wird Verbrauch.

Alle gegenläufigen Hauptventilatoren der DK-Serie sind mit speziellen Stützdiffusoren ausgestattet. Der Flansch des Diffusors wird mit der Schraube am Flansch des Ventilatorauslasses befestigt.

Der für den gegenläufigen Hauptventilator der DK-Serie verwendete Motor ist normalerweise ein dreiphasiger Asynchronmotor der Y-Serie mit einer Nennspannung von 380 V und einer Schutzart von IP54 (dh geschlossener Typ), der vollständig an den Direktantrieb angepasst werden kann im Bergwerk installiert, um die Luft, die Schießrauch, Staub und die Luft mit hoher Luftfeuchtigkeit enthält, zu transportieren.

Der tragende Sonderschutz-Starterschrank der DK-Serie dreht den Hauptventilator gegenläufig
Je nach Bedarf der Benutzer kann das Beatmungsgerät jeder Spezifikation bei der Auslieferung ab Werk mit einem speziellen Schutz-Starterschrank geliefert werden. Das elektronische Steuergerät kann den Motor zuverlässig vor Störungen wie Überlastung, Spannungsverlust, Kurzschlüssen usw. schützen. Dafür ist eine Vorrichtung eingebaut, die den Motor schnell umkehren kann. Wenn der Ventilator den umgekehrten Wind umkehren soll, drücken Sie zuerst die Stopptaste und dann die Umkehrtaste, nachdem der Ventilator stoppt.

Der gegenläufig rotierende Hauptventilator der DK-Serie besteht aus einer geschweißten Stahlblechkonstruktion, die während des Transports keinen großen Stößen ausgesetzt werden kann, um eine Verformung des Gehäuses und ein Festklemmen des Flügels zu verhindern. Ventilatoren mit einer Maschinennummer größer als 14 werden in der Regel in einer nach oben und unten zerlegbaren Struktur gefertigt. Wenn der Ventilator im Bohrloch installiert wird und die Querschnittsfläche des Bohrlochs klein ist, können die oberen und unteren Teile des Gehäuses, die Radnabe, der Motor usw. zerlegt und separat transportiert werden. Wenn die Querschnittsfläche des Brunnens groß ist, ist es besser, ihn so weit wie möglich ohne Demontage zu transportieren, um die unterirdische Installation zu erleichtern.


Die Verwendung und Wartung der DK-Serie mit gegenläufigem Hauptventilator
(1) Das Laufrad sollte sich entgegen dem Uhrzeigersinn von der Windrichtung zum Ventilator drehen.
(2) Der Montagewinkel jeder Schaufel des Laufrads muss konsistent sein. Wenn der Montagewinkel des Sägeblatts angepasst werden muss, entfernen Sie die Endkappe der Radnabe, lösen Sie die stabile Mutter des Sägeblatts, stellen Sie das Sägeblatt auf den erforderlichen Montagewinkel ein und befestigen Sie dann die Mutter. Um die nächste Einstellung zu erleichtern, sollte auch eine Fettschicht auf die stabile Mutter aufgetragen werden. Es ist besonders zu beachten, dass die Aufnahmeleistung des Ventilators nach einer Vergrößerung des Lamelleneinbauwinkels an die Nennleistung des Motors angepasst werden muss, um eine Überlastung des Motors zu verhindern.
(3) Die Klingengrifflöcher an jeder Klinge und Radnabe stehen in einer festen Eins-zu-eins-Beziehung. Wenn es notwendig ist, das Messer aus der Nabe zu entfernen, muss es beim erneuten Einbau vorab mit „Sitz nach Nummer“ markiert werden. Wenn die ursprüngliche Lagebeziehung gestört ist, sollte ein Ausgleich und eine Korrektur durchgeführt werden.
(4) Wenn einige Klingen beschädigt sind, müssen sie rechtzeitig ersetzt werden. Das Gewicht des neuen Flügels muss mit dem des Originalflügels übereinstimmen, um das Gleichgewicht des Laufrads aufrechtzuerhalten.
(5) Diese Ventilatorenserie ist geräuschärmer und kann direkt in Betrieb genommen werden. Für Benutzer mit besonderen Anforderungen an Lärm kann eine Geräuschreduzierungseinrichtung zur Reduzierung des Lärms eingestellt werden. Der Druckverlust (Widerstand) des Schalldämmgeräts ist zum Widerstand des Lüftungsnetzes zu addieren.
(6) Jeder Benutzer sollte das Beatmungsgerät entsprechend seinen Nutzungsbedingungen regelmäßig überprüfen, warten und warten. Um die Lebensdauer des Ventilators und seiner Komponenten zu verlängern, ist es notwendig, die Korrosionssituation im Inneren des Ventilators zu überprüfen, regelmäßig Schmutz und Rost zu entfernen und bei Bedarf Rostschutzöl oder Rostschutzspray aufzutragen. Da der Ventilator für den Hauptventilator verwendet wird, muss er gemäß den Vorschriften für Betrieb, Wartung und Überholung des Hauptventilators betrieben, gewartet und überholt werden. Der im Ventilator unterstützte Motor muss gemäß den Vorschriften für den Betrieb, die Wartung und die Überholung des Motors betrieben, gewartet und überholt werden.




Produktparameter



Parameterauswahltabelle für gegenläufig rotierende Hauptventilatoren der DK-Serie

Modell	Maschinennr.	Luftvolumen (m3/s)	Voller Druck (Pa	) Motormod	el Leistung (KW)
Weiß nicht40-6	15	18.2-43.6	382-1690	Y250M-6	2×37
	16	22.1-52.9	435-1923	Y280M-6	2×55
	17	26.5-63.5	491-2171	Y315S-6	2×75
	18	31.5-75.4	551-2433	Y315M-6	2×90
	19	37.0-88.6	614-2711	Y315 L2-6	2×132
	20	43.2-103.4	680-3004	Y355M1-6	2×160
	21	50.0-119.7	750-3312	Y355M3-6	2×200
Weiß nicht40-8	18	23.5-56.1	306-1350	Y280S-8	2×37
	19	27.6-66.0	341-1504	Y315S-8	2×55
	20	32.2-77.0	377-3334	T315M-8	2×75
	21	37.3-89.1	416-1838	Y315 L1-8	2×90
	22	42.8-102.5	457-2017	Y315 L2-8	2×110
	23	48.9-117.1	499-2204	Y355 M1-8	2×132
	24	55.6-133.0	543-2400	Y355 M2-8	2×160
	25	62.9-150.4	589-2605	Y355 L2-8	2×200
Weiß nicht45-6	12	10.7-27.6	698-1374	Y200 L2-6	2×22
	13	13.6-35.0	819-1613	Y250 M-6	2×37
	14	17.0-43.8	950-1871	Y280M-6	2×55
	15	20.9-53.8	1091-2148	Y315S-6	2×75
	16	25.4-65.3	1241-2444	Y315M-6	2×90
	17	30.4-78.3	1400-2759	Y315 L2-6	2×132
	18	36.1-93.5	1570-3093	Y355 M1-6	2×160
	19	42.5-109.4	1750-3446	Y355 M3-6	2×200
	20	49.5-127.6	1939-3819	Y355 L2-6	2×250
Weiß nicht45-8	16	18.9-48.7	688-1356	Y280S-8	2×37
	17	22.7-58.4	777-1531	Y315S-8	2×55



Weiß nicht45-8	18	26.9-69.3	871-1716	Y315M-8	2×75
	19	31.6-81.5	971-1912	Y315 L1-8	2×90
	20	36.9-95.1	1076-2119	Y315 L2-8	2×110
	21	42.7-110.1	1186-2336	Y355 M2-8	2×160
	22	49.1-126.6	1302-2563	Y355L2-8	2×200



Detaillierte Fotos





Zertifizierungen





Verpackung & Versand



1) Das Gerät ist mit einer Reihe von Schildern ausgestattet, wie z. B. einem Produkttypenschild, einem Drehrichtungsschild, einem Windrichtungsschild, einem Erdungsschild, einem Hebeschild, Sicherheitswarnungen usw.
2) Das Typenschild des Produkts enthält hauptsächlich den Inhalt der Ausrüstung: die wichtigsten technischen Parameter (Durchfluss, Druck, Motorleistung, Umdrehungen pro Minute), Produktnummer, Herstellungsdatum usw., die für Benutzer jederzeit bequem zu überprüfen sind
3) Kleine Geräte übernehmen die Art der Exportholzverpackung und große Geräte, und der Stahlrahmen transportiert große Frachttransporte.
4) Die gesamte Ausrüstung ist wasser- und regenfest.





Unternehmensprofil





Zibo Hengding Fan Co., Ltd. befindet sich im Industriepark, Stadt Beijiao, Bezirk Zhoucun, Stadt Zibo, Provinz Shandong, China. Das Unternehmen umfasst eine Fläche von 12,000 Quadratmetern und eine Baufläche von 8,000 Quadratmetern. Das Unternehmen verfügt über eine Bilanzsumme von 27 Millionen RMB und beschäftigt 186 Mitarbeiter, 46 Ingenieure und Techniker. Es hat die ISO9001-Zertifizierung für das Qualitätsmanagementsystem bestanden und unterhält langfristige technische Kooperationsbeziehungen mit vielen Hochschulen und Universitäten, wie der Xi'an Jiaotong University, der Tianjin Nankai University usw. Mittlerweile hat es sich zu einem modernen Unternehmen zur Herstellung von Lüftungsgeräten mit erstklassigen Test- und Produktionsgeräten, hochwertigen und hervorragenden Produktionsformen, starker wissenschaftlicher Forschungs- und Entwicklungsstärke, einem strengen Qualitätsmanagementsystem und einer schrittweise perfektionierten Entwicklung entwickelt. Das Unternehmen verfügt über 15 Jahre Produktionserfahrung mit einer Jahresproduktion von 5 000 Beatmungsgeräten





Unsere Vorteile





Strenge Qualitätsstandards, Präzisionsbearbeitung und andere Ersatzteile und Design sorgen für die Produktstabilität, eine strenge Auswahl von Produktteillieferanten und ein perfektes Kundendienstsystem, damit Kunden ein neues Erlebnis genießen können

Unser Unternehmen hat die neuesten Forschungsergebnisse der Chinesischen Akademie der Wissenschaften vorgestellt: C4-II-Ternary-Flow-Wing-Twisted-Blades, die eine hohe aerodynamische Effizienz aufweisen.
Die Oberfläche des Ventilatorlaufradflügels ist mit fortschrittlichem superbeständigem (CN) Metallmaterial besprüht, um eine verschleißfeste, korrosionsbeständige Schutzschicht auf der Oberfläche des Flügels zu bilden. Die Verschleißfestigkeit der Klingenoberfläche ist 10 bis 50 Mal höher als die des gewöhnlichen Kohlenstoffstahlmaterials, wodurch die Lebensdauer der Klinge erheblich verlängert wird.



Qualitätssicherungsmaßnahmen:

Im langfristigen Produktionsmanagement hat unser Unternehmen eine Reihe standardisierter Prozesskontrollmaßnahmen und Kontrollpunkte gebildet, die den Benutzern in alle Richtungen qualitativ hochwertige Produkte bieten können. Unser Unternehmen genießt einen guten Ruf und ist ein Unternehmen, dem die Nutzer absolut vertrauen können.

Unser Unternehmen hat die IS09001-Zertifizierung von der International Organization for Standardization erhalten (Einzelheiten siehe Materialien zur Unternehmensqualifizierung). Wir standardisieren den Betriebsablauf und die Kontrollpunkte der Produktherstellung streng



Kundendienst



Wenn die Ausrüstung des Käufers installiert ist, ist unser Unternehmen für die Installationsanleitung vor Ort, die Schulung des Personals und die Inbetriebnahme einer Probefahrt verantwortlich. Das separat erworbene Lüfterzubehör kann für telefonische Anschlussanleitungen und Fehlerbehebungen verwendet werden

Unser Unternehmen garantiert, dass die Bausicherheit, die aerodynamische Leistung, das Laufgeräusch sowie das Aussehen und die Qualität der gelieferten Ventilatoren von den zuständigen Stellen überprüft und abgenommen werden können.

Die Qualitätssicherungsfrist für die gelieferten Beatmungsgeräte beträgt, vorbehaltlich besonderer Bestimmungen, 18 Monate ab Endabnahme des Beatmungsgerätes.



FAQ



F. Welche Informationen sollte ich bei einer Anfrage angeben?

A: Name/Modell des Ventilators, kW, Luftdruck, Durchflussrate, Luftvolumen und Temperatur

F. Wie hoch ist Ihre Garantie?
A. Unsere Garantie beträgt 18 Monate nach Erhalt der Ventilatoren. Während der Garantiezeit ersetzen Sie die beschädigten Teile kostenlos. Außerhalb der Garantiezeit, um rechtzeitige, qualitativ hochwertige technische Dienstleistungen und Preisnachlässe bei Ersatzteilen zu gewährleisten.
kontinuierlicher sicherer und qualitativ hochwertiger Gerätebetrieb.

F. Wie kontrolliert Ihr Werk die Produktqualität?
A. Wir haben eine Qualitätskontrollabteilung. Alle Lüfter laufen vor der Auslieferung mehr als 3 Stunden, um die Qualität zu testen. Wenn es ein Qualitätsproblem gibt, produzieren wir ein neues.

F. Wie lauten Ihre Zahlungsbedingungen?
A. TT 40 Prozent als Vorauszahlung und TT 60 Prozent nach Prüfung vor dem Versand.
B. 100 Prozent unwiderrufliches L/C bei STGHT.

F. Welche Produkte produzieren Sie?
A. Radialventilator, Tunnelventilator, Axialventilator, Strahlventilator, Bergbauventilator, Abluftventilator, Korrosionsschutzgebläse, Hochdruckgebläse, explosionsgeschützter Ventilator, Ventilatorzubehör usw. Bitte kontaktieren Sie uns, um weitere Einzelheiten zu erfahren.

F. Wo ist Ihre Fabrik? Kann ich Ihre Fabrik besichtigen?
A. Zibo Hengding Fan Co., Ltd. befindet sich im Industriepark, Stadt Beijiao, Bezirk Zhoucun, Stadt Zibo, Provinz Shandong, China.

F. Wie lange dauert der Versand nach der Bestellung?
A. 10-15 Tage Wenn Sie es dringend benötigen, können wir dies kurzfristig besprechen.

F. Ist das Produkt anpassbar?
A. Verschiedene Typen können anpassbar sein.
