9-12 Hochdruck-Radialventilator, industrieller Lüftungsventilator

Produktbeschreibung



Produktbeschreibung

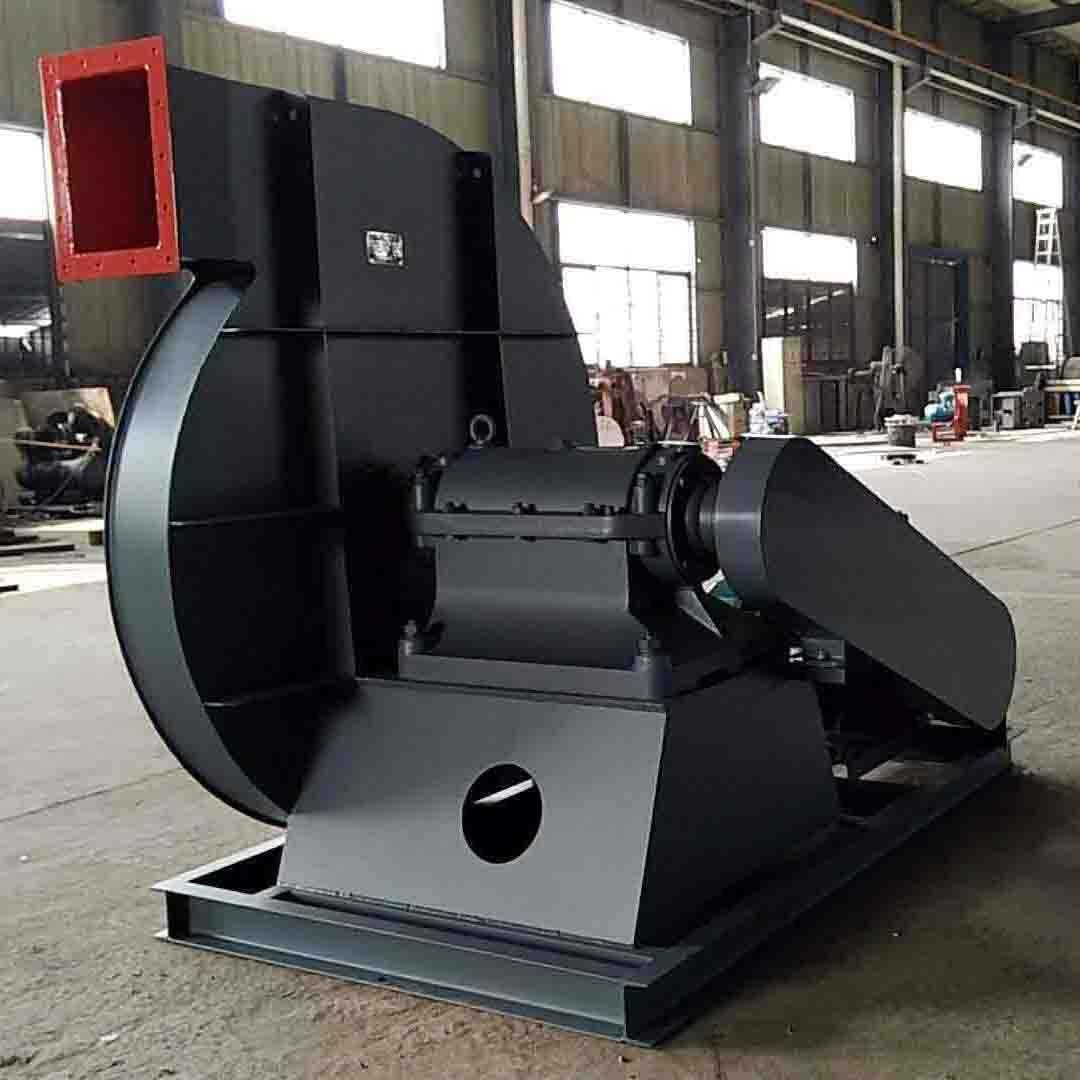

8-09, 9-12 Hochdruck-Radialventilator


Hochdruck-Radialventilatoren vom Typ 8-09, 9-12 für Eisenöfen eignen sich für Strahlleistungsanforderungen von Eisenöfen mit Schmelzraten von 1 l/h, 2 l/h, 3 l/h, 5 l/h. und 7 l/h. Der Ventilator kann auch als Gebläse für verschiedene Öfen und Schmiedeöfen eingesetzt werden und eignet sich auch zur Förderung von Luft und Gasen, die nicht korrosiv, nicht spontan und nicht viskos sind. Die Temperatur des Fördermediums überschreitet nicht 80 Grad und der im Medium enthaltene Staub und die harten Feinpartikel überschreiten nicht 150 mg/m³.
form

Die 8-09-Ventilatoren sind Einzelansaugventilatoren mit 5 Maschinennummern: Nr. 6.8A, 7.1D, 8D, 8.5D und 9D. Ventilatoren 9-12 sind Einzelansaugventilatoren mit 5 Maschinennummern: Nr. 6.8A, 7.1A, 7.7A, 8D und 9D.

Die Lüfter 8-09 und 9-12 können im Uhrzeigersinn oder gegen den Uhrzeigersinn gedreht werden. Wenn sich das Laufrad von einem Ende des Motors aus im Uhrzeigersinn dreht, spricht man von einem im Uhrzeigersinn rotierenden Lüfter, der durch „meiden“ dargestellt wird. Wenn es sich gegen den Uhrzeigersinn dreht, spricht man von einem gegen den Uhrzeigersinn rotierenden Lüfter, der durch „Zähler“ dargestellt wird.
Die Auslassposition des Lüfters wird durch den Auslasswinkel des Gehäuses ausgedrückt, und die „Vorwärts“- und „Rückwärts“-Lüfter können in drei Winkeln von 0 Grad, 90 Grad und 180 Grad eingestellt werden.


Strukturelle Eigenschaften
Die 8-09- und 9-12-Lüfter bestehen aus Laufrädern, Gehäusen, Lufteinlässen, Übertragungsgruppen, Dichtungen, Maschinenbasen usw. Für 8-09-Modelle werden Teilmontagestrukturen und integrierte Strukturen verwendet Wird für andere Modelle verwendet.
(1) Die Schaufelform des Laufrads ist nach der neuen Theorie des hocheffizienten Vorwärtsventilators ausgelegt. Nachdem das Laufrad geformt wurde, wird es durch statisches und dynamisches Gleichgewicht korrigiert, sodass der Betrieb stabil und zuverlässig ist.
(2) Das Gehäuse wird mit gewöhnlichen Stahlplatten verschweißt, um ein vollständiges Spiralgehäuse zu bilden.
(3) Der Lufteinlass bildet eine konvergente und stromlinienförmige Gesamtstruktur, die mit den Schrauben der vorderen Abdeckplatte befestigt wird.
(4) Die Getriebegruppe besteht aus Hauptwelle, Lagergehäuse, Kupplung usw. Die Hauptwelle besteht aus hochwertigem Stahl. Für 8-09 Typ Nr. 7.1D, 8D verwenden Sie Wälzlager-Fettschmierung, für 8-09 Typ Nr. 8.5, 9 verwenden Sie Wälzlager-Schmierölschmierung.


Leistung und Optionen
(1) Die in den Leistungstabellen 8-09 und 9-12 aufgeführten Parameter werden für das Luftmedium unter der Bedingung t=20 Grad, Atmosphärendruck pa=101.3 berechnet ×103Pa und Gasdichte ρ=1,2kg/m³. Erfüllen die Einsatzbedingungen die oben genannten Bedingungen nicht, ist die Leistung nach der entsprechenden Formel zu berechnen
(2) Die dimensionslosen Gesamtdruck- und statischen Druckkurven der Ventilatoren 8-09 und 9-12 sind in der folgenden Abbildung dargestellt
(3) Vorsichtsmaßnahmen für den Kauf. Vor dem Kauf eines Ventilators sollte der Benutzer die tatsächlichen Betriebsbedingungen (hauptsächlich anhand der Druckparameter) des Eisenofens messen. Wählen Sie dann entsprechend der Schmelzrate des Eisenofens sowie dem erforderlichen Luftvolumen und Luftdruck aus, damit der gekaufte Ventilator den tatsächlichen Anforderungen entspricht, um Fehlanpassungen zu vermeiden.

Produktspezifikation:



Modell Nr	9-12 6.8A~9D
Verwenden	Förderung von Luft und Gasen
Stromspannung	380V/400V/415V/440V/450V/660V/1140V
Farbe	Blau/Rot/Weiß/Grau/Gelb/Individuell
Anwendungsbranchen	Stahlwerk/Textil-, Chemie-, Schmelz-, Erdöl-, Brennofen- und viele Fabriken
Spezifikation	Kann entsprechend den Anforderungen des Kunden Größen bereitstellen
Markenname	Zhi Feng
Leistung	7,5 ~ 37 kW
Rotationsgeschwindigkeit	2900–2970 U/min
Gesamtdruck	10523~21719Pa
Luftstrom	675~9039M3/h
Paket	Holzkiste/Stahlrahmen
Temperaturbeständigkeit	-40~350 Grad
Material	SS304, SS316 und Q235
Frequenz	50Hz/60Hz
Laufradtyp	Rückwärts-/Vorwärts-/Radialklinge
Kundendienst	Installation, Inbetriebnahme und Schulung vor Ort
Effizienz (Prozent)	Über 90 Prozent
Exportiert nach	Alle Länder
Garantie	18 Monate

Produktparameter

Leistungstabelle für Hochdruck-Radialventilatoren (8-09, 9-12).

Maschinennummer	Rotationsgeschwindigkeit U/min	Gesamt Druck	Luftstrom M³/h	Elektromotor
				Modell	Leistung
6.8A-9D	2900-2970 U/min	10523-21719Pa	675-9039M3/h	Y132S2-2~Y280M-2	7.5-90KW

Details Fotos:









Zertifizierungen





Verpackung & Versand







1) Das Gerät ist mit einer Reihe von Schildern ausgestattet, wie z. B. einem Produkttypenschild, einem Drehrichtungsschild, einem Windrichtungsschild, einem Erdungsschild, einem Hebeschild, Sicherheitswarnungen usw.
2) Das Typenschild des Produkts enthält hauptsächlich den Inhalt der Ausrüstung: die wichtigsten technischen Parameter (Durchfluss, Druck, Motorleistung, Umdrehungen pro Minute), Produktnummer, Herstellungsdatum usw., die für Benutzer jederzeit bequem zu überprüfen sind
3) Kleine Geräte übernehmen die Art der Exportholzverpackung und große Geräte, und der Stahlrahmen transportiert große Frachttransporte.
4) Die gesamte Ausrüstung ist wasser- und regenfest.





Unternehmensprofil



Zibo Hengding Fan Co., Ltd. befindet sich im Industriepark, Stadt Beijiao, Bezirk Zhoucun, Stadt Zibo, Provinz Shandong, China. Das Unternehmen umfasst eine Fläche von 12,000 Quadratmetern und eine Baufläche von 8,000 Quadratmetern. Das Unternehmen verfügt über eine Bilanzsumme von 27 Millionen RMB und beschäftigt 186 Mitarbeiter, 46 Ingenieure und Techniker. Es hat die ISO9001-Zertifizierung für das Qualitätsmanagementsystem bestanden und unterhält langfristige technische Kooperationsbeziehungen mit vielen Hochschulen und Universitäten, wie der Xi'an Jiaotong University, der Tianjin Nankai University usw. Mittlerweile hat es sich zu einem modernen Unternehmen zur Herstellung von Lüftungsgeräten mit erstklassigen Test- und Produktionsgeräten, hochwertigen und hervorragenden Produktionsformen, starker wissenschaftlicher Forschungs- und Entwicklungsstärke, einem strengen Qualitätsmanagementsystem und einer schrittweise perfektionierten Entwicklung entwickelt. Das Unternehmen verfügt über 15 Jahre Produktionserfahrung mit einer Jahresproduktion von 5 000 Beatmungsgeräten






Unsere Vorteile



Strenge Qualitätsstandards, Präzisionsbearbeitung und andere Ersatzteile und Design sorgen für die Produktstabilität, eine strenge Auswahl von Produktteillieferanten und ein perfektes Kundendienstsystem, damit Kunden ein neues Erlebnis genießen können

Unser Unternehmen hat die neuesten Forschungsergebnisse der Chinesischen Akademie der Wissenschaften vorgestellt: C4-II-Ternary-Flow-Wing-Twisted-Blades, die eine hohe aerodynamische Effizienz aufweisen.
Die Oberfläche des Ventilatorlaufradflügels ist mit hochbeständigem, hochbeständigem (CN) Metallmaterial besprüht, um eine verschleißfeste, korrosionsbeständige Schutzschicht auf der Oberfläche des Flügels zu bilden. Die Verschleißfestigkeit der Klingenoberfläche ist 10 bis 50 Mal höher als die des gewöhnlichen Kohlenstoffstahlmaterials, wodurch die Lebensdauer der Klinge erheblich verlängert wird.



Qualitätssicherungsmaßnahmen:

Im langfristigen Produktionsmanagement hat unser Unternehmen eine Reihe standardisierter Prozesskontrollmaßnahmen und Kontrollpunkte gebildet, die den Benutzern in alle Richtungen qualitativ hochwertige Produkte bieten können. Unser Unternehmen genießt einen guten Ruf und ist ein Unternehmen, dem die Nutzer absolut vertrauen können.

Unser Unternehmen hat die IS09001-Zertifizierung von der International Organization for Standardization erhalten (Einzelheiten siehe Materialien zur Unternehmensqualifizierung). Wir standardisieren den Betriebsablauf und die Kontrollpunkte der Produktherstellung streng



Kundendienst



Wenn die Ausrüstung des Käufers installiert ist, ist unser Unternehmen für die Installationsanleitung vor Ort, die Schulung des Personals und die Inbetriebnahme einer Probefahrt verantwortlich. Das separat erworbene Lüfterzubehör kann für telefonische Anschlussanleitungen und Fehlerbehebungen verwendet werden

Unser Unternehmen garantiert, dass die Bausicherheit, die aerodynamische Leistung, das Laufgeräusch sowie das Aussehen und die Qualität der gelieferten Ventilatoren von den zuständigen Stellen überprüft und abgenommen werden können.

Die Qualitätssicherungsfrist für die gelieferten Beatmungsgeräte beträgt, vorbehaltlich besonderer Bestimmungen, 18 Monate ab Endabnahme des Beatmungsgerätes.



Häufig gestellte Fragen



F. Welche Informationen sollte ich bei einer Anfrage angeben?

A: Name/Modell des Ventilators, kW, Luftdruck, Durchflussrate, Luftvolumen und Temperatur

F. Wie hoch ist Ihre Garantie?
A. Unsere Garantie beträgt 18 Monate nach Erhalt der Ventilatoren. Während der Garantiezeit ersetzen Sie die beschädigten Teile kostenlos. Außerhalb der Garantiezeit, um rechtzeitige, qualitativ hochwertige technische Dienstleistungen und Preisnachlässe bei Ersatzteilen zu gewährleisten.
kontinuierlicher sicherer und qualitativ hochwertiger Gerätebetrieb.

F. Wie kontrolliert Ihr Werk die Produktqualität?
A. Wir haben eine Qualitätskontrollabteilung. Alle Lüfter laufen mehr als 3 Stunden vor der Auslieferung, um die Qualität zu testen. Wenn es ein Qualitätsproblem gibt, produzieren wir ein neues.

F. Wie lauten Ihre Zahlungsbedingungen?
A. TT 40 Prozent als Vorauszahlung und TT 60 Prozent nach Prüfung vor dem Versand.
B. 100 Prozent unwiderrufliches L/C bei STGHT.

F. Welche Produkte produzieren Sie?
A. Radialventilator, Tunnelventilator, Axialventilator, Strahlventilator, Bergbauventilator, Abluftventilator, Korrosionsschutzgebläse, Hochdruckgebläse, explosionsgeschützter Ventilator, Ventilatorzubehör usw. Bitte kontaktieren Sie uns, um weitere Einzelheiten zu erfahren.

F. Wo ist Ihre Fabrik? Kann ich Ihre Fabrik besichtigen?
A. Zibo Hengding Fan Co., Ltd. befindet sich im Industriepark, Stadt Beijiao, Bezirk Zhoucun, Stadt Zibo, Provinz Shandong, China.

F. Wie lange dauert der Versand nach der Bestellung?
A. 10-15 Tage Wenn Sie es dringend benötigen, können wir dies kurzfristig besprechen.

F. Ist das Produkt anpassbar?
A. Verschiedene Typen können anpassbar sein.
