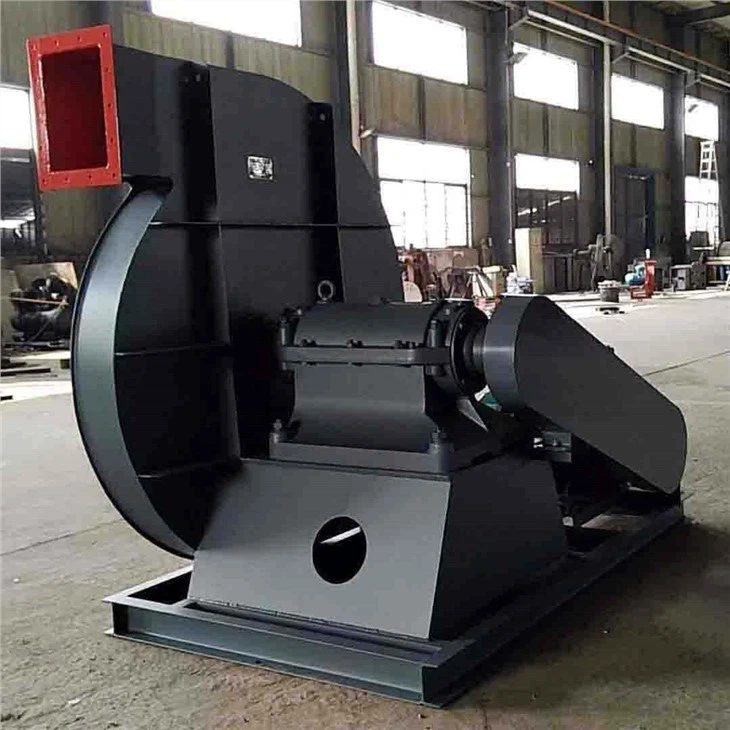

Gasboiler-Kondensatorgebläse Y9-35-Modell Industriegebläse

Produktbeschreibung

Y9-35-Kessel-Radialventilator mit einfacher Ansaugung:

1. Der Zweck des Lüfters

Einseitig ansaugender Y9-35-Kesselzentrifugalventilator vom Typ Y9-35 und einseitig ansaugender Y9-35-Kessel-Saugzugventilator vom Typ Y9-35 sind für Lüftungs- und Induktionssysteme von 2~240t/ geeignet. h Dampfkessel. Das Grundmodell des Ventilators ist "9-35", und das Grundmodell des Saugzuggebläses ist "Y9-35".



2. Die Struktur des Ventilators

1) Das Laufrad wird durch vorwärtsgekrümmte Schaufeln, eine konische vordere Scheibe und eine flache hintere Scheibe (oder mittlere Scheibe) geschweißt und auf die Wellenscheibe genietet. Die Schaufeln des Saugzuggebläses sind aufgrund des höheren Verschleißes dicker. Und die Wurzel der Klinge auf der Rückenplatte (oder Mittelplatte) ist mit einer verschleißfesten Schicht verschweißt, um die Lebensdauer zu verlängern.

2) Die Hauptwelle des Getriebeteils besteht aus hochwertigem Stahl. Der einflutige Ventilator, der Saugzugventilator und der doppeltsaugende Saugzugventilator verwenden alle Wälzlager. Die Lager sind mit Thermometern und Ölstandsanzeigern ausgestattet, das Saugzuggebläse hat eine Kühlwassereinrichtung.

3) Das Gehäuse ist ein Spiralkörper, der mit Stahlplatten verschweißt ist. Auf der Spiralplatte des Saugzuggebläses befindet sich eine dicke Auskleidung zum Austausch nach Verschleiß.

4) Einsaug- und Saugzugventilatoren sind am Einlass mit acht Blütenblatt-Durchflussreglern ausgestattet, und Doppelsaug-Saugzugventilatoren sind mit vier einfachen Strömungsreglern an den Lufteinlasskästen auf beiden Seiten ausgestattet, um den Benutzerstrom einzustellen.


3. Art der Ventilatoren

1) Ergänzungsmodelle für einflutige und Saugzugventilatoren sind „11“ oder „12“, Ergänzungsmodelle für doppeltsaugende Ventilatoren sind „03“, wobei die erste Ziffer 1 und 0 für einseitig saugend und stehen Doppelansaugung und die zweite Ziffer Die Nummern sind Design-Seriennummern. Die Leistungsparameter der Lüftungs- und Saugzugventilatoren sind der Leistungstabelle zu entnehmen.

2) Der Übertragungsmodus ist mit der Motorkupplung und dem Getriebe verbunden, der einzelne Sauglüfter ist vom Typ D und der doppelte Sauglüfter ist vom Typ F.

3) Betrachtet man die Drehrichtung des Laufrads aus der Richtung des Motors, wird die im Uhrzeigersinn als Vorwärtslüfter und die gegen den Uhrzeigersinn als Rückwärtslüfter bezeichnet.


Produktspezifikation:



Produktparameter

Y9-35-Typ Radialgebläse mit Einzelansaugung für Kessel, Leistungstabelle

Detaillierte Fotos

Zertifizierungen

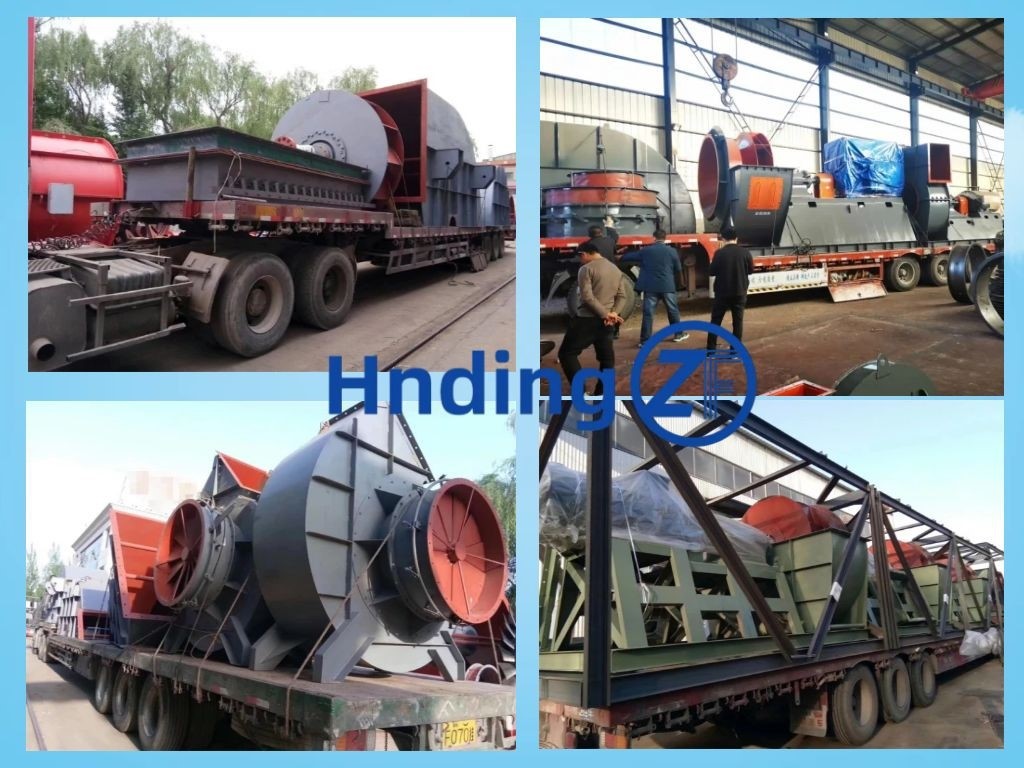

Verpackung & Versand

1) Das Gerät ist mit einer Reihe von Schildern ausgestattet, wie z. B. einem Typenschild, einem Drehrichtungsschild, einem Windrichtungsschild, einem Erdungsschild, einem Hebeschild, Sicherheitshinweisen usw.
2) Das Typenschild des Produkts enthält hauptsächlich den Inhalt des Geräts: die wichtigsten technischen Parameter (Durchfluss, Druck, Motorleistung, Umdrehungen pro Minute), die Produktnummer, das Herstellungsdatum usw., was für den Benutzer jederzeit bequem zu überprüfen ist
3) Kleine Ausrüstung nimmt die Art der Exportholzverpackung und der großen Ausrüstung an, und der Stahlrahmen transportiert große Frachttransporte.
4) Alle Geräte sind wasserdicht und regenfest.

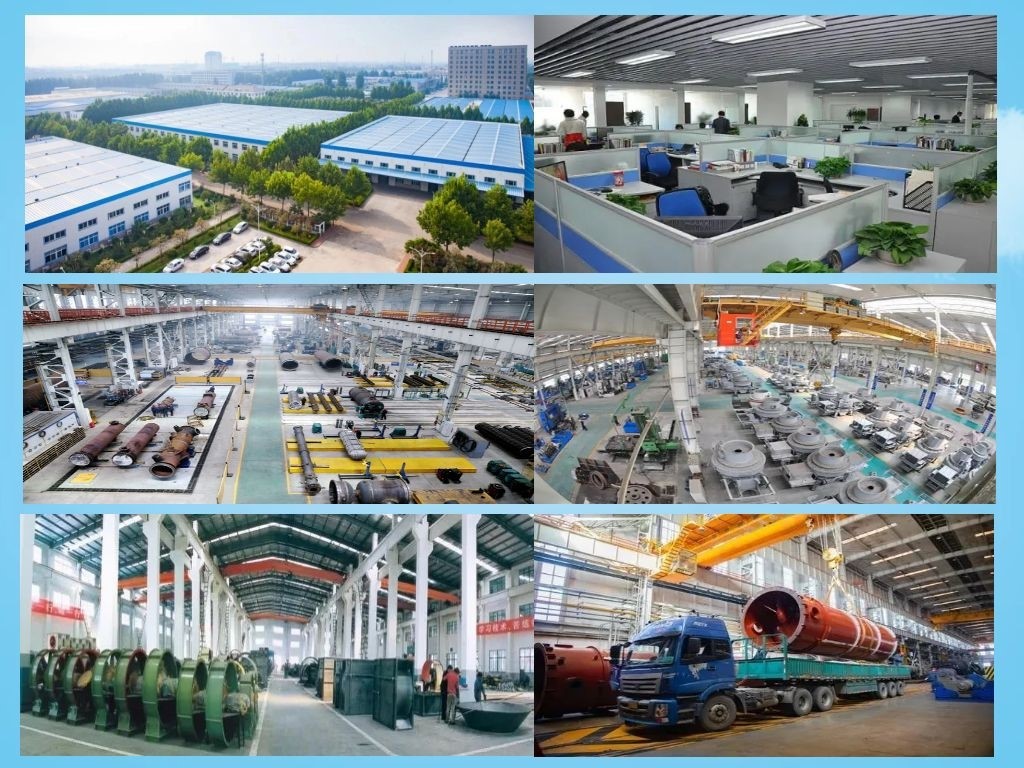

Unternehmensprofil

Zibo Hengding Fan Co., Ltd. befindet sich im Industriepark, Stadt Beijiao, Bezirk Zhoucun, Stadt Zibo, Provinz Shandong, China. Das Unternehmen umfasst eine Fläche von 12,000 Quadratmetern und eine Baufläche von 8,000 Quadratmetern. Das Unternehmen hat eine Bilanzsumme von 27 Millionen RMB und beschäftigt 186 Mitarbeiter, 46 Ingenieure und Techniker. Es hat die Zertifizierung des Qualitätsmanagementsystems ISO9001 bestanden und unterhält langfristige technische Kooperationsbeziehungen mit vielen Hochschulen und Universitäten, wie der Xi'an Jiaotong University, der Tianjin Nankai University und so weiter. Jetzt hat es sich zu einem modernen Hersteller von Lüftungsgeräten mit erstklassigen Test- und Produktionsgeräten, hochwertigen und hervorragenden Produktionsformen, starker wissenschaftlicher Forschung und Entwicklung, einem strengen Qualitätsmanagementsystem und einer schrittweise perfektionierten Entwicklung entwickelt. Das Unternehmen verfügt über 15 Jahre Produktionserfahrung mit einer Jahresproduktion von 5.000 Sätzen von Beatmungsgeräten




Unsere Vorteile

Strenge Qualitätsstandards, Präzisionsbearbeitung und andere Ersatzteile und Designs sorgen für Produktstabilität, streng ausgewählte Lieferanten von Produktteilen und ein perfektes After-Sales-Service-System, damit Kunden eine neue Erfahrung genießen können

Unser Unternehmen hat die neuesten Forschungsergebnisse der Chinesischen Akademie der Wissenschaften vorgestellt, C4-II-Flügel mit ternärer Strömung und verdrehten Flügeln, die eine hohe aerodynamische Effizienz aufweisen.
Die Oberfläche des Laufradflügels des Ventilators ist mit fortschrittlichem superresistentem (CN) Metallmaterial besprüht, um eine verschleißfeste Korrosionsschutzschicht auf der Flügeloberfläche zu bilden. Die Verschleißfestigkeit der Klingenoberfläche ist 10- bis 50-mal höher als die des gewöhnlichen Kohlenstoffstahlmaterials, wodurch die Lebensdauer der Klinge erheblich verlängert wird.



Maßnahmen zur Qualitätssicherung:

Im langfristigen Produktionsmanagement hat unser Unternehmen eine Reihe standardisierter Prozesskontrollmaßnahmen und Kontrollpunkte gebildet, die den Benutzern qualitativ hochwertige Produkte in alle Richtungen bieten können. Unser Unternehmen hat einen guten Ruf und ist ein Unternehmen, dem die Benutzer absolut vertrauen können.

Unser Unternehmen hat die IS09001-Zertifizierung von der International Organization for Standardization erhalten (Einzelheiten finden Sie unter Enterprise Qualification Materials). Wir standardisieren streng den Betriebsprozess und die Kontrollpunkte der Produktherstellung

Kundendienst

Wenn die Ausrüstung des Käufers installiert ist, ist unser Unternehmen für die Installationsanleitung vor Ort, die Personalschulung und die Inbetriebnahme der Probefahrt verantwortlich. Das separat erworbene Lüfterzubehör kann für die telefonische Anschlussanleitung und die Fehlersuche verwendet werden

Unser Unternehmen garantiert, dass die Standsicherheit, aerodynamische Leistung, das Laufgeräusch sowie das Aussehen und die Qualität der gelieferten Ventilatoren von den zuständigen Abteilungen überprüft und abgenommen werden können.

Die Qualitätssicherungsfrist für die gelieferten Beatmungsgeräte beträgt, ausgenommen Sonderregelungen, 18 Monate ab Endabnahme des Beatmungsgerätes.

FAQ

F. Welche Informationen sollte ich bei einer Anfrage angeben?

A: Name/Modell des Lüfters, KW, Luftdruck, Durchflussrate, Luftvolumen und Temperatur

Q. Was ist Ihre Garantie?
A. Unsere Garantie beträgt 18 Monate nach Erhalt der Ventilatoren. Ersetzen Sie während der Garantiezeit die beschädigten Teile kostenlos. Out Garantiezeitraum, um zeitnahe, qualitativ hochwertige technische Dienstleistungen und Preiszugeständnisse an Ersatzteilen zu gewährleisten.
kontinuierlicher sicherer und qualitativ hochwertiger Gerätebetrieb.

F. Wie kontrolliert Ihr Werk die Produktqualität?
A. Wir haben eine Qualitätsprüfungsabteilung. Alle Ventilatoren laufen mehr als 3 Stunden vor Auslieferung um die Qualität zu testen. Wenn es ein Qualitätsproblem gibt, werden wir ein neues produzieren.

Q. Was sind Ihre Zahlungsbedingungen?
A. TT 40 Prozent ALS VORAUSZAHLUNG UND TT 60 Prozent NACH INSPEKTION VOR DEM VERSAND.
B. 100 Prozent UNWIDERRUFLICHE L/C AT STGHT.

F. Welche Produkte stellen Sie her?
A. Zentrifugalventilator, Tunnelventilator, Axialventilator, Strahlventilator, Bergbauventilator, Abluftventilator, Korrosionsschutzgebläse, Hochdruckgebläse, explosionsgeschützter Ventilator, Ventilatorzubehör usw. Bitte kontaktieren Sie uns, um weitere Einzelheiten zu erfahren.

Q. Wo ist Ihre Fabrik? Kann ich Ihre Fabrik besichtigen?
A. Zibo Hengding Fan Co., Ltd. befindet sich im Industriepark, Stadt Beijiao, Bezirk Zhoucun, Stadt Zibo, Provinz Shandong, China.

F. Wie lange dauert der Versand nach der Bestellung?
A. 10-15 Tage, wenn Sie es dringend brauchen, können wir es kurzfristig besprechen.

F. Ist das Produkt anpassbar?
A. Verschiedene Typen können angepasst werden.
